型号：KDS-9002A
时间：2019/12/24 11:28:56
概 述

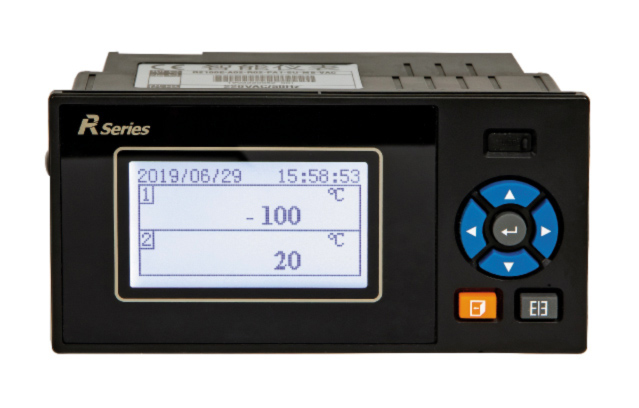

KDS-9002A四通道万能输入无纸记录仪可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号，具有传感器隔离配电输出、继电器报警输出、变送输出、流量累积、温压补偿、历史数据转存、打印以及远程通讯功能。通过有线、无线通讯组网，可与MCGS、Citect、iFIX、组态王等专业组态软件组成远程监控系统。带标准USB2.0接口，支持优盘数据转存功能。
仪表采用32位ARM微处理器，具有强大的显示功能，实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷。
主要技术指标
显 示 器:128×64点阵式液晶显示，LED背光
基本误差:±0.2%F·S
输入规格:
电压:(0～5)V、(1～5)V、毫伏信号
(万能输入)
电 流:(0～10)mA、(4～20)mA
热 电 偶:K、B、S、T、E、J
热 电 阻:Pt100、Cu50
频 率:(0～10)KHz、矩形波、正弦波、三角波
传感器配电:DC24V，≤65mA
输出规格:2路可组态继电器触点输出，触点容量3A、250VAC(阻性负载)默认为常开触点
通讯、打印:
通讯接口:RS232或RS485
波特率:1200、2400、9600、19200
打印接口:RS232串口微型打印机
记录时间:
记录间隔:1、2、4、6、15、30、60、120、240秒可选记录长度:72小时/笔(记录间隔1秒)～720天/笔(记录间隔4分钟)
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
|
记录间隔 |
30秒 |
1分 |
2分 |
4分 |
|
|
记录长度 |
90天 |
180天 |
360天 |
720天 |
数据备份和转存:256MB～8GB优盘可选
环境温度: 0～50℃
热电偶冷端补偿误差 :±1℃
环境湿度:0～80%RH
断电保护：FLASH存储器保存设置参数和历史数据，断电后数据永久保存。采用硬件时钟，掉电后也能准确运行
面板尺寸：160×80
电 源：开关电源85VAC～265VAC、50Hz±5%或DC24V±2V，功耗＜10W
开孔尺寸：152×76
功能特点：
显示屏自带温度补偿，自动调节对比度;
高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，实时检测显示、记录、报警;
大容量FLASH闪存芯片存储历史数据，掉电后数据永不丢失;
可输入多种信号，无需跳线，通过组态即可;
工程量可显示5位数值:-9999～19999;
支持真空度科学计数法显示;
中文组态菜单，软件密码锁保证用户组态安全;
报警显示，能指示各通道的上限、上上限、下限、下下限报警。可以记录近期的15条报警信息;
使用USB2.0接口转存和备份历史记录，支持256MB、512MB、8GB优盘;
标准Modbus RTU通讯协议，除支持本公司的ScanX数据管理软件外，还支持lFix、组态王、MCGS等流行专业组态软件，无需专用驱动;
可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要;
集成硬件实时时钟，掉电情况下时钟也能准确运行;
提供变送器+24VDC隔离配电。
选型表
|
单色、彩色无纸记录仪 |
||||||||||
|
KDS- |
9002 |
□ |
R |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
型 号 |
型 谱 |
说 明 |
||||||||
|
KDS- |
集成仪表系列 |
|||||||||
|
9002 |
设计序列 |
|||||||||
|
万 能 输 入 |
01 |
一路输入 |
||||||||
|
02 |
二路输入 |
|||||||||
|
03 |
三路输入 |
|||||||||
|
04 |
四路输入 |
|||||||||
|
R |
无纸记录仪 |
|||||||||
|
继电器 报警输出 |
可组态 |
0 |
无 |
|||||||
|
2 |
二路 |
|||||||||
|
模拟输出 |
0 |
无 |
||||||||
|
1 |
一路 |
|||||||||
|
通讯/打印 功能 |
0 |
无 |
||||||||
|
1 |
RS-232通讯 |
|||||||||
|
2 |
RS-485通讯 |
|||||||||
|
3 |
RS-232打印 |
|||||||||
|
配电输出 |
P |
RS24V配电输出 |
||||||||
|
USB 转存功能 |
/O |
无 |
||||||||
|
/U |
USB转存功能 |
|||||||||
|
特殊功能码 |
-□ |
特殊功能码 |
||||||||

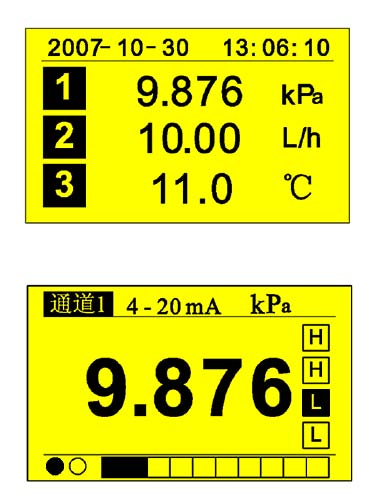

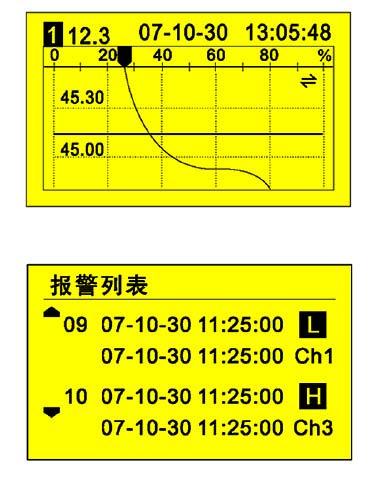

总显画面 历史曲线 报警列表 特大数显
