型号：KDS-9100A
时间：2019/12/24 11:38:15
概 述
KDS-9100A中长图彩屏无纸记录仪，40路万能输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
功能特点
进口SHARP 10.4英寸800×600点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角;
屏幕亮度可以自由调节;
高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，可同时实现40路信号的检测、记录、显示和报警;
采用大规模集成电路，国际名厂元器件精心设计;
大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据;
全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可;
工程量显示数值范围宽，可显示5位数值:-9999～19999;
支持真空度科学计数法显示;
曲线显示可以自由组合，自定义曲线颜色;
曲线走纸方式可设定横向或纵向;
中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全;
内置国标二级字库(6500汉字)，使用T6拼音输入法，自由输入位号和单位;
报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
使用USB接口转存和备份历史记录，支持256M、512M、1G优盘;
标准串行通讯接口:RS-485和RS-232;
10M Ethernet标准RJ45接口;
标准Modbus通讯协议。除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS等流行专业组态软件，无需专用驱动;
可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
集成硬件实时时钟，掉电情况下时钟也能准确运行;
新型开关电源，85VAC～265VAC范围内正常工作;
提供变送器+24VDC隔离配电;
金属外壳，允许在恶劣的环境下使用。
主要技术指标
输入信号
全隔离万能输入：KDS-9100A系列仪表允许40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V。
|
KDS-9100A系列万能输入量程表 |
||||||
|
输入类型 |
量程范围 |
输入类型 |
量程范围（℃） |
|||
|
Ⅱ型：0～10mA，0～5V |
-9999～19999 |
热 电 偶 |
B |
500～1800 |
||
|
Ⅲ型：4～20mA,1～5V |
-9999～19999 |
S |
0～1600 |
|||
|
20mV |
0～20mA |
K |
0～1300 |
|||
|
100mV |
0～100mA |
E |
0～1000 |
|||
|
频率Fr |
0～10KHz |
J |
0～1000 |
|||
|
热 电 阻 |
Cu50 |
-50～140℃ |
R |
0～1600 |
||
|
Cu53 |
-50～140℃ |
N |
0～1300 |
|||
|
BA1 |
-100～600℃ |
T |
0～380 |
|||
|
BA2 |
-100～600℃ |
WRe5-26 |
0～1800 |
|||
|
Pt100 |
-200～650℃ |
辐射 高温计 |
F1 |
700～2000 |
||
|
电阻0～350Ω |
-9999～19999 |
F2 |
700～2000 |
|||
输出信号：
配电：16路配电，8组24VDC输出，输出电流60mA/组
36路可组态继电器触点输出，触点容量为3A、
250VAC(阻性负载)默认为常开触点；
12路模拟量变送输出或8路调节PID输出，
4～20mADC，负载电阻<600Ω通讯、打印。
通讯、打印：
通讯接口:RS-232、RS-485和Ethernet RJ45
波 特 率:1200、2400、9600、
57600(RS-232、RS-485)、10M(Ethernet)
打印接口:RS-232直接连接串行微型打印机
补偿运算
蒸 汽:根据IFC67公式计算蒸汽密度补偿蒸汽
的质量流量
一般气体:温度、压力补偿测量标准体积流量
天 然 气:温度、压力补偿测量标准体积流量
液 体:温度补偿测量标准体积流量或质量流量
累积范围：0～9999999999
记录时间
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
|
记录长度 |
72小时 |
6天 |
15天 |
30天 |
45天 |
|
记录间隔 |
30秒 |
1分 |
2分 |
4分 |
|
|
记录长度 |
90天 |
180天 |
360天 |
720天 |
精 度：±0.2%FS
显示方式：
800×600点阵、高亮度、大屏幕、宽视角10.4英寸真彩图形液晶显示屏，CCFL背光
保护方式：内置Flash存储器保护参数和历史数据，断电后可永久保存
供电电源
开关电源：85VAC～265VAC，50Hz±5%，
功 耗：<120W
数据备份和转存：256M～8G优盘可选
选型表
|
KDS-9100A彩屏无纸记录仪 |
||||||||||||||
|
KDS |
91 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
-□ |
||
|
型号 |
型谱 |
说明 |
||||||||||||
|
KDS |
中长图彩屏无纸记录仪 |
集成仪表系列 |
||||||||||||
|
91 |
设计序列（288×288×252） |
|||||||||||||
|
08 |
八路输入 |
|||||||||||||
|
16 |
十六路输入 |
|||||||||||||
|
24 |
二十四路输入 |
|||||||||||||
|
32 |
三十二路输入 |
|||||||||||||
|
40 |
四十路输入 |
|||||||||||||
|
频率输入 数量 |
无 |
无要求 |
||||||||||||
|
08 |
八路频率信号输入 |
|||||||||||||
|
16 |
十六路频率信号输入 |
|||||||||||||
|
24 |
二十四路频率信号输入 |
|||||||||||||
|
32 |
三十六路频率信号输入 |
|||||||||||||
|
40 |
四十路频率信号输入 |
|||||||||||||
|
R |
中长图彩屏无纸记录仪 |
|||||||||||||
|
继电器 报警输出 |
可组态 |
00 |
无 |
|||||||||||
|
12 |
十二路 |
|||||||||||||
|
24 |
二十四路 |
|||||||||||||
|
36 |
三十六路 |
|||||||||||||
|
变送输出 |
N |
无要求 |
||||||||||||
|
A4 |
4路变送输出 |
|||||||||||||
|
A8 |
8路变送输出 |
|||||||||||||
|
A12 |
12路变送输出 |
|||||||||||||
|
PID调节 输出 |
N |
无要求 |
||||||||||||
|
C4 |
4路PID调节输出 |
|||||||||||||
|
C8 |
8路PID调节输出 |
|||||||||||||
|
通讯/打印 功能 |
0 |
无 |
||||||||||||
|
1 |
RS-232通讯 |
|||||||||||||
|
2 |
RS-485通讯 |
|||||||||||||
|
3 |
RS-232打印 |
|||||||||||||
|
以太网通讯 |
N |
无 |
||||||||||||
|
E |
以太网通讯 |
|||||||||||||
|
配电输出 |
N |
无 |
||||||||||||
|
P |
DC24V配电输出 |
|||||||||||||
|
流量积算 |
0 |
无 |
||||||||||||
|
1 |
无温压补偿的流量积算 |
|||||||||||||
|
2 |
带温压补偿的流量积算 |
|||||||||||||
|
USB 转存功能 |
/O |
无 |
||||||||||||
|
/U |
USB转存功能 |
|||||||||||||
|
特殊功能码 |
-□ |
特殊功能码 |
||||||||||||
|
注：万能输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40 |
||||||||||||||

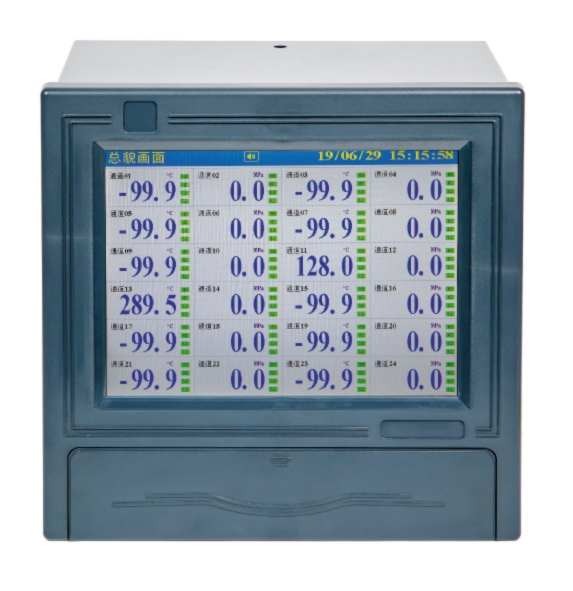

同屏数显
报警列表画面
实时曲线

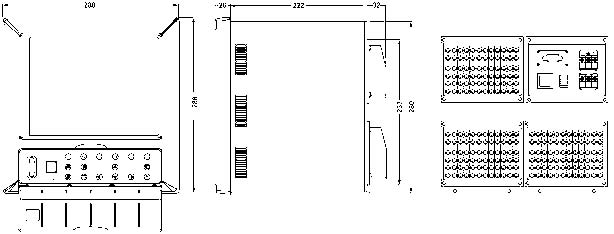

开孔尺寸282×282 注:端子接线图见附1-图1
