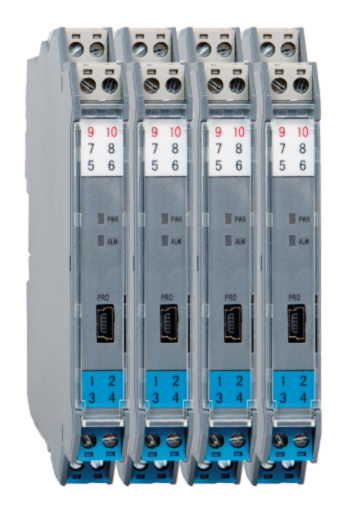

4XXX检测端安全型开关量输入，开关量输出
将来自危险区的有源或无源开关量信号，通过隔离安全栅传输到安全场合，输出方式有继电器或集电极开路输出方式，同时可进行正、反作用选择。
型号：KDSEXA-
时间：2020/2/27 9:12:28
产品介绍
技术参数
产品选型
概 述
将来自危险区的有源或无源开关量信号，通过隔离安全栅传输到安全场合，输出方式有继电器或集电极开路输出方式，同时可进行正、反作用选择。
主要技术参数
防爆标志
Ex(ia)ⅡC
危险区允许输入信号
无源输入信号为纯开关接点。
有源信号：输入信号>2.1mA时，表示为”开”(ON)
输入信号<1.2mA时，表示为”关”(OFF)
向安全区输出信号
开关量输出时为继电器常闭(常开)接点输出，允许(阻性)负载：AC125V 0.5A，DC30V 1A
介电强度（漏电流 1mA，测试时间 1 分钟）
≥3000 V AC（本安端/非本安端之间）
≥1500 V AC（非本安端/非本安端之间）
国家防爆电气产品质量监督检验中心(CQST)认证参数(1、2间)：Um=250VAC/DC
Uo=10.5V，Io=11.3mA，Po=29.7mW
Co=0.97μF Lo=100mH
功 耗
≤1.0W
继电器触点容量（阻性负载）
2A/250VAC，2A/30VDC
选型方法
|
型 号 |
输出回路 |
输入形式 |
输出类型 |
说 明 |
|
KDSEXA-4 |
开关量输入，开关量输出 |
|||
|
单路 |
||||
|
D |
双路 |
|||
|
1 |
无源开关输入 |
|||
|
2 |
接近开关输入（8V供电） |
|||
|
1 |
无源开关输出 |
|||
|
2 |
集电极开路输出，输出电平：高≥4.5V，低≤0.7V |
|||
|
KDSEXA-4 |
D |
1 |
2 |
完整选型 |
