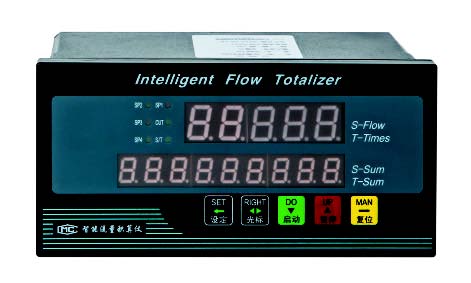

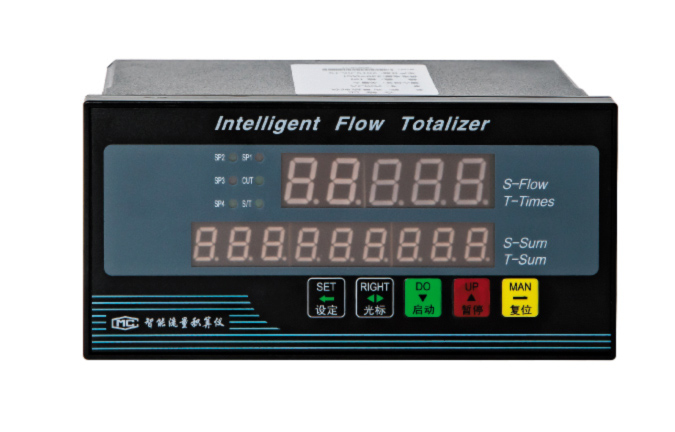

型号：KDSLJ-PL
时间：2019/12/24 11:17:26
概 述
智能批量控制仪是一种将孔板、涡街、涡轮等流量传感器信号经过信号处理、运算、显示并通过输出接点与电磁阀组合实现流体批量控制的仪表。通过设置批量灌装值和提前量，配合大小阀工作模式可实现精确定量控制，单摆、泵阀联动以及手/自动模式方便用户灵活配置，实现单次和批量灌装控制。仪表不仅具备开方、累积、报警等丰富的功能，还可实现按键解除报警、传感器断线报警输出等特殊功能，充分满足不同用户不同场合的需要。
主要技术指标
测量精度：±0.2%F·S（25℃±2℃）
温度系数：50 ppm/℃
继电器接点容量：AC250V，3A（无感负载）
变送输出精度：±0.2%F·S（25℃±2℃）
变送输出负载能力：
0(4)～20mA ≤600Ω
0～10mA ≤1.2kΩ
0(1)～5V ＞1MΩ
0(1)～10V ＞2MΩ
配电输出：24V DC(供现场变送器或流量计工作，≤100mA)
输入阻抗：
电 流：约100Ω
电 压：800KΩ
频率信号
波 形：矩形﹑正弦﹑三角波
幅 值：低电平0～2V，高电平5～24V(可定制)
频 率：0～5KHz
输入阻：5KΩ
供电电源：
交 流：AC 85V～265V或（DC 120V～360V）
直 流：DC 18V～32V
整机功耗：<5W
工作环境：温 度：-10℃～50℃；
相对湿度：<85%RH，无腐蚀性气体；
仪表重量：约0.5kg
选型方法
|
型 号 |
输出类型 |
节点输出 |
特殊功能 |
供电方式 |
外形尺寸(mm) 宽×高×深 |
说 明 |
|
KDSLJ-PL |
智能批量控制仪 |
|||||
|
0 |
无变送输出 |
|||||
|
1 |
4～20mA |
|||||
|
2 |
1～5V |
|||||
|
3 |
0～10mA |
|||||
|
4 |
0～5V |
|||||
|
5 |
0～10V |
|||||
|
6 |
0～20mA |
|||||
|
0 |
无节点输出 |
|||||
|
2 |
二位节点输出 |
|||||
|
4 |
四位节点输出 |
|||||
|
0 |
无通讯 |
|||||
|
1 |
RS485通讯 |
|||||
|
2 |
RS232通讯 |
|||||
|
7 |
定量模式 |
|||||
|
缺省为AC 220V |
||||||
|
D |
DC 24V |
|||||
|
0 |
160×80×94横式 |
|||||
|
1 |
80×160×94竖式 |
|||||
|
2 |
96×96×130方形 |
|||||
|
KDSLJPL |
5 |
2 |
7 |
D |
0 |
完整选型 |
