本系列产品系国产或引进的60万千瓦以下，火力发电机组配套的专用测温仪表。电站中的一般测温仪表可在本选型样本的《通用类》内选择。
全系列产品充分考虑了设计院和电站用户的意见，采用国际流行的分离式保护管结构，弹性压紧测量元件方式，增添了测温上限达650℃的高温铠装铂电阻.
品种、测量范围和允差
|
品 种 |
代 号 |
分度号 |
测量范围
|
允差值 |
|
|---|---|---|---|---|---|
|
精度等级 |
允差公式 |
||||
|
镍铬-镍硅 |
WRNR |
K |
0～800 |
Ⅰ |
±1.5℃或±0.4%t |
|
WRNT |
Ⅱ |
±2.5℃或±0.75%t |
|||
|
镍铬-康铜 |
WRER WRET |
E |
0～600 |
Ⅰ |
±1.5℃或±0.4%t |
|
Ⅱ |
±2.5℃或±0.75%t |
||||
|
铜-康铜 |
WRCT |
T |
-200～350 |
Ⅱ |
±1.0℃或±0.75%t |
|
铂电阻 |
WZPR WZPT |
Pt100 |
0～650 0～200 |
A |
±(0.15±0.2%|t|)℃ |
|
B |
±(0.30±0.5%|t|)℃ |
||||
|
铜电阻 |
WZCT |
Cu50 |
-50～100 |
- |
±(0.30±0.6%|t|)℃ |
结构特点
● 全部采用铠装元件，耐震抗压，稳定性高，寿命长。
● 铠装元件与保护管底部为弹性压紧结构，使热响应时间缩短和抗震性进一步提高。
● 大空腔接线盒和新颖接线装置，使接线更方便可靠。
● 热电偶和热电阻主体和保护管为分离式结构，可不停机快速更换测温元件。
● 深盲孔加工的整体保护管，端部壁厚均匀，无焊接应力和晶介腐蚀隐患，故耐压、耐冲击、使用可靠、寿命
长、可确保机组的安全运行。
● 整体拉伸的650℃高温铠装铂电阻元件，其耐震性和测温上限可满足大型机组高精度和高可靠的主蒸汽温度
测量。
系列规格
热套式热电偶、热电阻

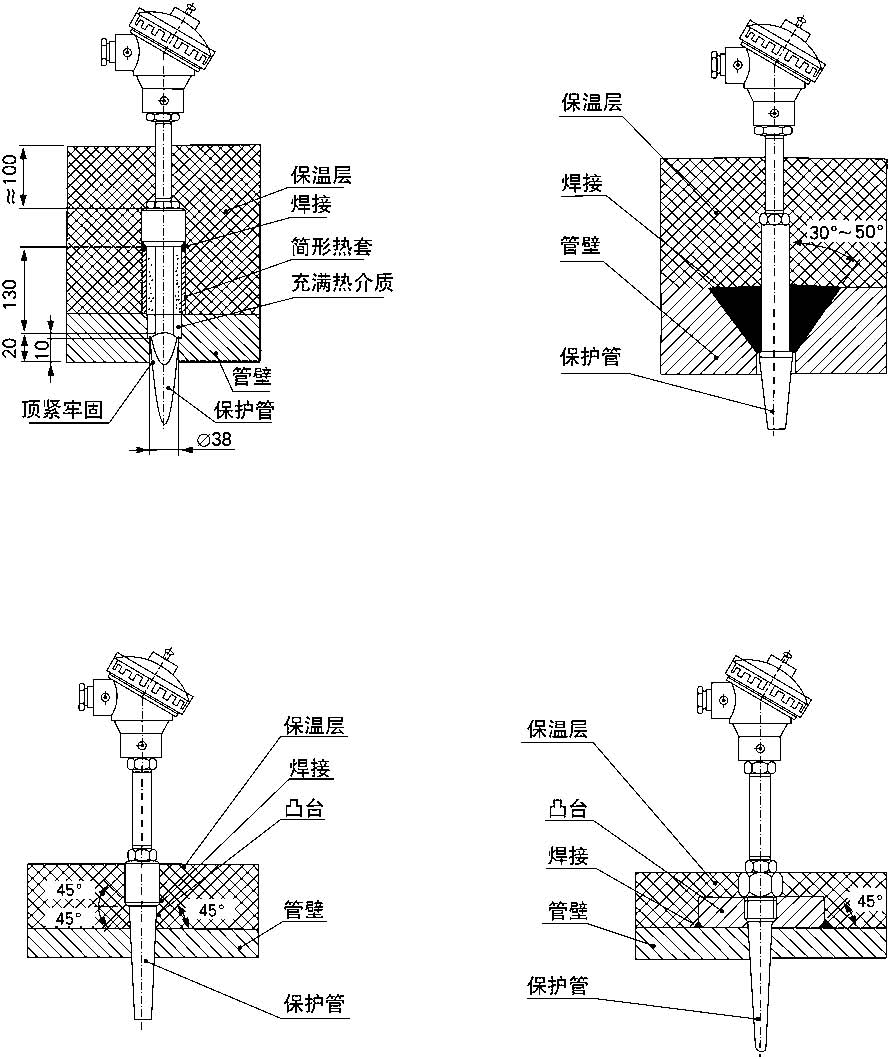

热套式热电偶或热电阻主要用于测量锅炉或管道的蒸汽温度。为了抵御高温、高压和高流速的蒸汽冲击，采用约为100mm的安装插入深度,为了避免因插入深度不足带来了测温误差,又采用带三棱面的整体加工保护管、筒形热套与主设备组合焊接方法,利用三棱面积和热套内孔之间的缝隙,使热套内充满高温的热介质,等效地增加了插入深度。
热套式热电偶、热电阻根据所使用的压力、温度和流速的差异，具有两种相应的结构和安装形式，用户可根据使用情况来自由选择。

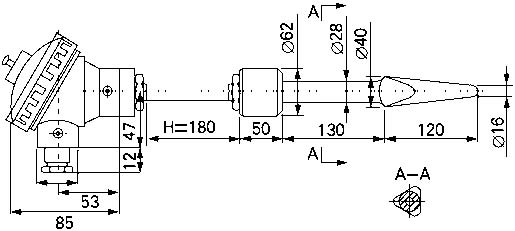

热套式热电偶、热电阻
|
型 号 |
输 出 |
分度号 |
测量范围 |
精度等级 |
公称压力 |
流 速 |
保护材料 |
|
WRNR-01 |
单支 |
K |
0～600℃ |
Ⅰ 或 Ⅱ |
≤29.4MPa |
≤100mm/S |
1Cr18Ni9Ti |
|
WRNR2-01 |
双支 |
||||||
|
WRER-01 |
单支 |
E |
|||||
|
WRER2-01 |
双支 |
||||||
|
WZPR-01 |
单支 |
Pt100 |
B |
||||
|
WZPR2-01 |
双支 |
注:外露长度H按保温层厚度不同，也可在250、300、350、400、450、500系列尺寸中选用。
固定锥形保护管热电偶、热电阻
|
型 号 |
分度号 |
工作端 |
测量范围 |
精度等级 |
公称压力 |
流 速 |
保护材料 |
|
WRN-624K |
K |
绝缘式 |
0～600℃ |
Ⅰ 或 Ⅱ |
≤30MPa |
≤80mm/S |
1Cr18Ni9Ti |
|
WRN-625K |
接壳式 |
||||||
|
WRN-624K |
E |
接壳式 |
|||||
|
WRN-625K |
绝缘式 |
||||||
|
WZP-625K |
Pt100 |
- |
B |
注:1.外露长度H按保温层厚度不同，也可在250、300、350、400、450、500系列尺寸中选用。
2.本产品的热响应时间较小，对K、E分度号热电偶:接壳式≤20秒，绝缘式≤60秒。
3.我公司产品的测温元件为铠装结构，故型号后加注:“K”。
焊套式热电偶、热电阻
焊套式热电偶、热电阻其保护套管采用焊接的方法与主设备固定密封，它可用来测量电厂管路的蒸汽或水温。根据所使用的压力、温度和流速的差异，具有两种相应的结构和安装形式，用户可以根据使用的情况来自由选择。

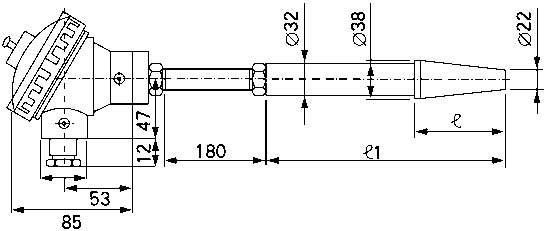

高温高压热电偶、热电阻
|
型 号 |
输 出 |
分度号 |
测量范围 （℃） |
精度等级 |
公称压力 （MPa） |
流速 （m/S） |
保护管材料 |
插入深度 |
|
WRNR-13 |
单支 |
K |
0～600 |
Ⅰ 或 Ⅱ |
≤29.4 |
≤100 |
1Cr18Ni9Ti |
150×50，(200×50） 200×100，(250×100) 250×150，(300×150） 注:要求供括号内尺寸，应写全l和l长度。 |
|
WRNR2-13 |
双支 |
|||||||
|
WRER-13 |
单支 |
E |
||||||
|
WRER2-13 |
双支 |
|||||||
|
WZPR-13 |
单支 |
Pt100 |
B |
|||||
|
WZPR2-13 |
双支 |

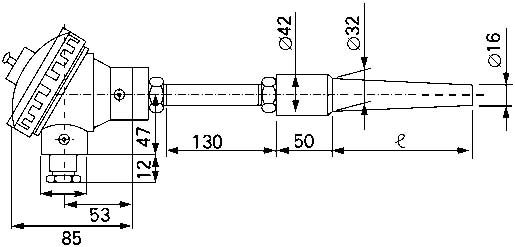

中温中压热电偶、热电阻
|
型 号 |
输 出 |
分度号 |
测量范围 （℃） |
精度等级 |
公称压力 （MPa） |
流速 （m/S） |
保护管材料 |
插入深度 |
|
WRNR-14 |
单支 |
K |
≤340 |
Ⅰ 或 Ⅱ |
≤29.4 |
≤30 |
1Cr18Ni9Ti |
50，100 150，200 250，300 |
|
WRNR2-14 |
双支 |
|||||||
|
WRER-14 |
单支 |
E |
||||||
|
WRER2-14 |
双支 |
|||||||
|
WZPR-14 |
单支 |
Pt100 |
B |
|||||
|
WZPR2-14 |
双支 |
固定螺纹式热电偶、热电阻
固定螺纹式热电偶或热电阻的保护管是采用螺纹与主设备固定密封，可用来测量低温和低压的蒸汽和水温。

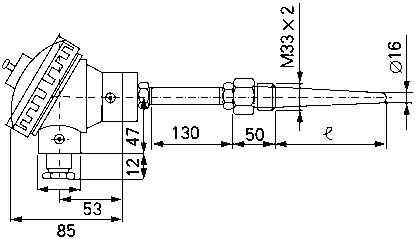

低温低压热电偶、热电阻
|
型 号 |
输 出 |
分度号 |
测量范围 （℃） |
精度等级 |
公称压力 （MPa） |
流速 （m/S） |
保护管材料 |
插入深度 |
|
WRNR-15 |
单支 |
K |
0～260 |
Ⅰ 或 Ⅱ |
≤2 |
≤9 |
1Cr18Ni9Ti |
50，100，150 200，250，300 350，400，450 500 |
|
WRNR2-15 |
双支 |
|||||||
|
WRER-15 |
单支 |
E |
||||||
|
WRER2-15 |
双支 |
|||||||
|
WZPR-15 |
单支 |
Pt100 |
A、B |
|||||
|
WZPR2-15 |
双支 |
注:当安装螺纹需用ZG1、R1或NPT1时，订货时应附加注明。
铠装元件延伸式热电偶、热电阻
铠装元件延伸式热电偶或热电阻是用于不宜在安装地点接线的场合：如接线极不方便的低洼或高处、潮湿的环境或极厚保温层的测点，利用铠装元件的可柔性，将接线延伸至适宜的地方。
|
WR |
铠装元件延伸式热电偶 |
|||||
|
WZ |
铠装元件延伸式铂电阻 |
|||||
|
代号 |
热电元件种类 |
|||||
|
NR ER PR |
热电偶K分度 热电偶E分度 热电阻Pt100分度 |
|||||
|
代号 |
产品种类 |
|||||
|
624K 625K 01 13 14 15 |
热套式,工作端接壳式 热套式,工作端绝缘式 热套式 焊套式,高温高压 焊套式,中温中压 固定螺纹式,低温低压 |
|||||
|
代号 |
与保护管联接形式 |
|||||
|
2 3 |
固定卡套螺栓 活动卡套螺栓 |
|||||
|
代号 |
接线装置形式 |
|||||
|
3 9 |
防水接线盒 屏蔽导线 |
|||||
|
保护管长度 |
延伸长度L0(mm) |
|||||
|
WR |
NR |
01 |
/3 |
9 |
L0=10000 完整的订货代号 |
|
选型实例:
订货代号:
WZPR-15/39
L=150，Lo=2500
订货代号:
WRNR-01/23
Lo=1000

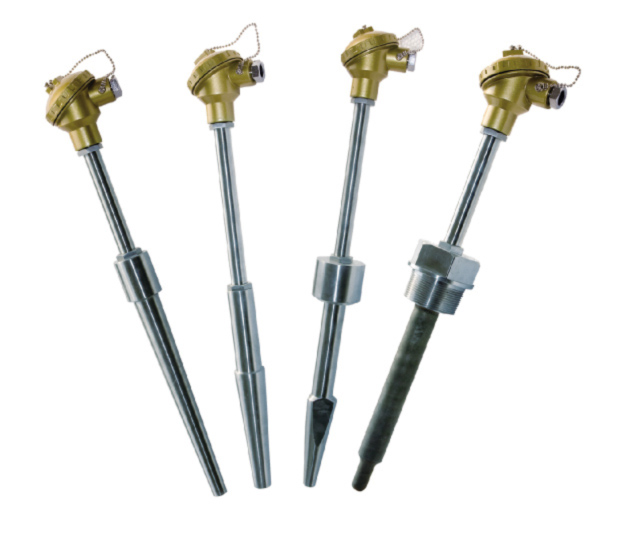

热套式624K、625K、01型 焊套式13型
焊套式14型 固定螺纹方式15型
烟道、风道热电偶
烟道、风道热电偶主要用于电站排烟温度测量。它的特点是采用较粗的保护管和大直径联接螺纹，以提高抗烟气冲刷和排烟机震动的能力，其测量端采用缩径式，以减少热响应时间。
烟道、风道热电偶
|
型 号 |
输 出 |
分度号 |
测量范围 |
公称压力 |
保护管材料 |
长度L×l (mm) |
|
WRNR-12 |
单支 |
K |
0～800℃ |
9.8MPa |
1Cr18Ni9Ti |
480×230 680×430 880×630 1380×1130 |
|
WRNR2-12 |
双支 |
|||||
|
WRNR-12 |
单支 |
E |
0～700℃ |
|||
|
WRNR2-12 |
双支
|

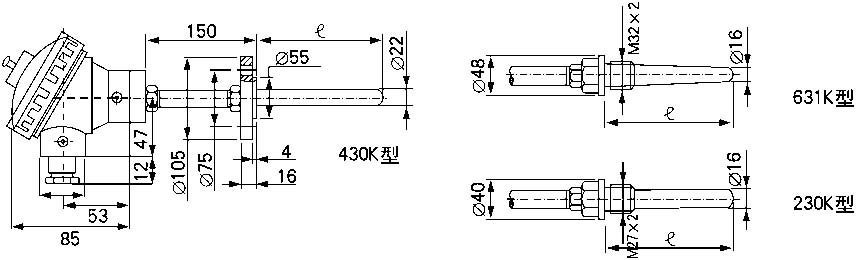

耐磨热电偶、热电阻
采用热喷涂工艺、将高硬度合金喷涂在保护管上，使其表面硬度提高到HRC55-65。适用于电站煤粉、石油裂解、建筑沥青混合物等流动粉末或粒子的温度测量。
|
型 号 |
分度号 |
固定装置形式 |
测量范围 |
保护管材料 |
插入深度l（mm） |
|
WRNN-230K WRNN2-230K |
K |
固定螺纹 |
0～900℃ |
1Cr25Ni20 |
|
|
0～600℃ |
1Cr18Ni9Ti |
150，200，250，300 400，500，600，750 1000，1250，1500，2000 |
|||
|
WREN-230K WREN2-230K |
E |
||||
|
WZPN-230K WZPN2-230K |
Pt100 |
0～500℃ |
|||
|
WRNN-430K WRNN2-430K |
K |
固定法兰 |
0～900℃ |
1Cr25Ni20 |
注:喷涂层一般位于保护管的前端500mm范围内，超出此长度，订货时应注明。 |
|
0～600℃ |
1Cr18Ni9Ti |
||||
|
WREN-430K WREN2-430K |
E |
||||
|
WZPN-430K WZPN2-430K |
Pt100 |
0～500℃ |
|||
|
WRNN-631K WRNN2-631K |
K |
固定螺纹锥形管 |
0～900℃ |
1Cr25Ni20 |
150，200，250，300 350，400，450，500 |
|
0～600℃ |
1Cr18Ni9Ti |
||||
|
WREN-631K WREN2-631K |
E |
||||
|
WZPN-631K WZPN2-631K |
